Los contactos de plata AgSnO2 se utilizan ampliamente en contactores de gran capacidad, relés de potencia, disyuntores de baja tensión de capacidad media y pequeña y electrónica de automóviles, etc.
Contactos de plata AgSnO2
AgSnO2 Plata Contactar con fábrica, más de 12 años Experiencia en fabricación, obtención de ISO9001, trabajo en proyectos OEM y ODM.
1.Introducción deContactos de plata AgSnO2
1. AgSnO2
Es un material no tóxico, en comparación con AgCdO, y tiene una soldadura muy buena y estable.
Resistencia y resistencia a la erosión por arco.
2. Tiene mejor resistencia a la erosión que AgCdO en el rango actual de 500 ~
3000 A y muestra una mejor resistencia a la soldadura que AgCdO y AgNi bajo carga de lámpara.
y carga capacitiva.
3. Mientras se encuentra bajo carga resistiva de CA, la resistencia de contacto de AgSnO2 es un poco
mayor que el de AgCdO, pero muestra una resistencia baja y estable en la lámpara DC/
cargas de motor (como relés de automóviles).
4. En condiciones de CC, AgSnO2 tiene menos transferencia de material en comparación con AgCdO.
5. No venenoso. Es un material nuevo y respetuoso con el medio ambiente utilizado en contacto
2.Aplicación deContactos de plata AgSnO2
Los contactos eléctricos de AgSnO2 son Ampliamente utilizado en contactores de gran capacidad, relés de potencia, capacidades medias y pequeñas. de disyuntores de bajo voltaje y electrónica de automóvilesetc..
Ag(SnO2)10 es adecuado para medianas y pequeñas
Relé de corriente, Ag(SnO2)12 es adecuado para relé de corriente mediano-grande, Ag(SnO2)14
Es adecuado para relés de alta corriente y relés automotrices.
3.Materiales principales paraContactos de plata AgSnO2
Materiales de la cara principal: AgSnO2 8, AgSnO2 10, AgSnO2 12, AgSnO2 15, AgSnO2 20
Materiales base principales: Cu, CuNi
Categoría |
Densidad g/cm3≥ |
Conductividad eléctrica .cm≤ |
Dureza suave HV≥ |
Resistencia a la tracción suave MPa≥ |
AgSnO2 92/8 |
10 |
2.08 |
57 |
225 |
AgSnO2 90/10 |
10 |
2.13 |
62 |
230 |
AgSnO2 88/12 |
9.9 |
2.22 |
67 |
235 |
AgSnO2 85/15 |
9,68 ~ 9,96 |
2. 56 |
95 |
250 |
AgSnO2 80/20 |
9.65~9.95 |
2.66 |
97 |
275 |
4.Especificación deContactos de plata AgSnO2
Las dimensiones se pueden personalizar
Artículo | Diámetro de la cabeza Diámetro(mm) | Grosor de la cabeza T(mm) | Grosor de la capa Tamaño(mm) | Diámetro del vástago re(mm) | Longitud del vástago Largo(mm) | Esfera Radianes R(mm) | Relación de molde θ |
Especificación | 2.5 | 0,6-1 | 0,3-0,4 | 1.2-1.5 | 1-2 | 4-6 | 9 |
3 | 0,8-1,2 | 0,3-0,5 | 1.5 | 6-8 | |||
3.5 | 1,5-2,0 | 1-3 | |||||
4 | 1,0-1,5 | 2 | 8-10 | ||||
4.5 | 2,0-2,5 | ||||||
5 | 1.0-2.0 | 0,4-0,6 | 2.5 | 10-15 | |||
5.5 | 2,5-3,0 | ||||||
6 | 3 | 15-20 | |||||
6.5 | 1.2-2.0 | 0,5-0,7 | 3.0-3.5 | ||||
7 | 3.5 | 20-25 | |||||
8 | 4 | ||||||
Tolerancia | ±0,1 | ±0,05 | ±0,05 | ±0,05 | ±0,15 | ±0,2 | ±2 |
Diámetro de la cabeza marcado con: D
Grosor de la cabeza marcado con: T
Diámetro del vástago marcado con: d
Longitud del mango marcada con: L
Espesor de plata de la cabeza marcado con: S1
Espesor de plata del mango marcado con: S2
Esfera en radianes marcada con: R
5.Tipos de productos para contactos de plata AgSnO2

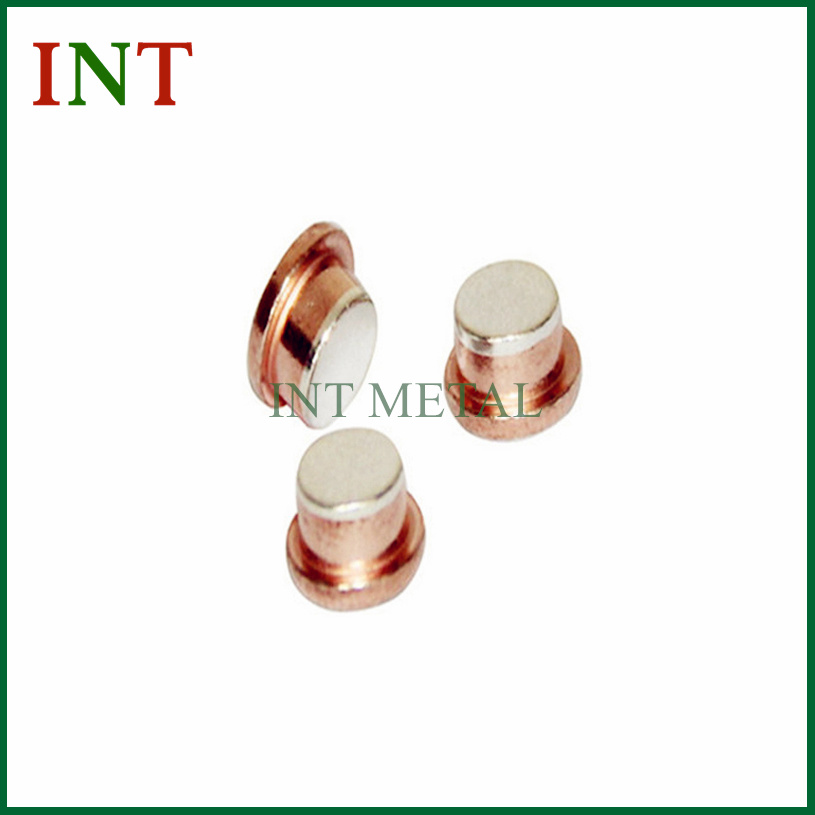

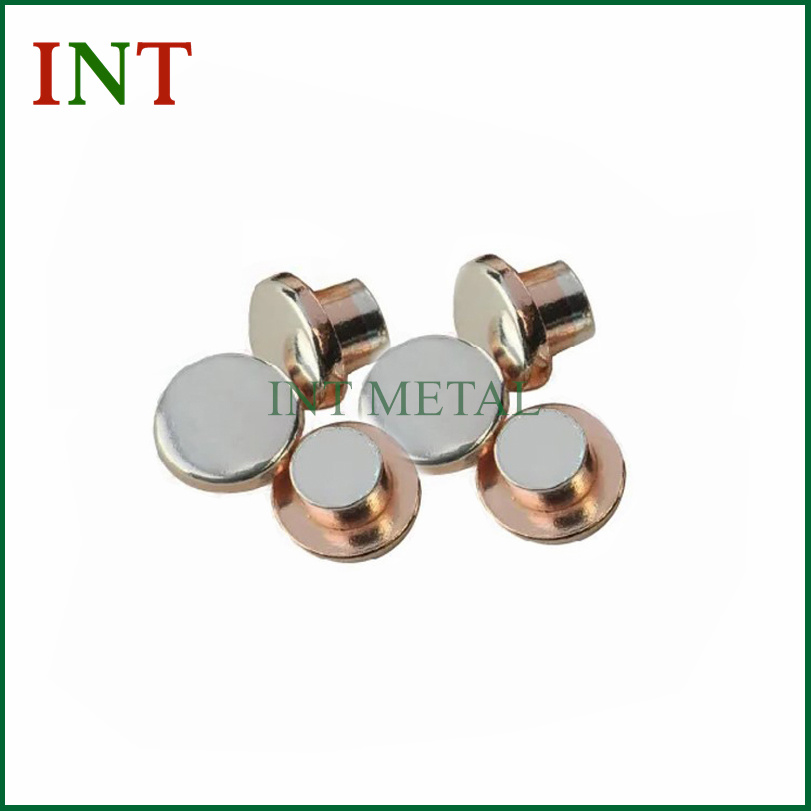

Remaches de cabeza redonda, Remaches de cabeza plana, Remaches bimetálicos, Trimetal Remaches y tipo especial.
6.Proceso deContactos de plata AgSnO2
7. Planta de fabricación deContactos de plata AgSnO2
8. Flujo de control de calidad tabla deContactos de plata AgSnO2
9. Embalaje y envío paraPlata contacto eléctrico de óxido de estañoContactos de plata AgSnO2
Embalaje:
Primero coloque 500-5000 unidades en pequeñas bolsas de plástico. o bolsas de plástico al vacío, luego en cajas de cartón pequeñas separadas y finalmente en cartón duro. caja.
Envío:
Nosotros
Elegirá la mejor manera según las solicitudes del cliente.
1.
Por aire, . Por Express (FedEx, UPS, DHL, TNT,EMS), a la dirección indicada.
2. Por Mar, hasta el puerto marítimo indicado
10.Preguntas frecuentes
P1. ¿Puede ayudar a los clientes a diseñar productos?
A1. Podemos ayudar a los clientes a diseñar los mejores productos para lograr tanto buen funcionamiento como ahorro de costes según su aplicación.
Q2. ¿Puedes ¿Nos ayuda a elegir el material adecuado?
A2. Podemos recomendarle el material más adecuado según su solicitud.
Q3. ¿Qué ¿Qué tipo de material de contacto eléctrico puede proporcionar?
A3. Podemos proporcionar plata fina (Ag), AgNi, AgCdO, AgSnO2, AgZnO, AgSnO2ln2O3, AgC, AgWC, AgW, CuW, etc.
Q4. ¿Puedes proporcionar muestras gratis?
A4. Si tenemos los tamaños correctos o similares en stock, podemos enviar usted gratis.
P5. ¿Cómo se controla la calidad?
A5. Producimos estrictamente de acuerdo con los dibujos del cliente y Solicitudes, aquí hay un plan de control estricto en cada proceso, verificación completa de cada pieza, esforzarse por Proporcionar al cliente productos 100% de calidad, informe de prueba ROHS/SGS, material. certificado están disponibles.
